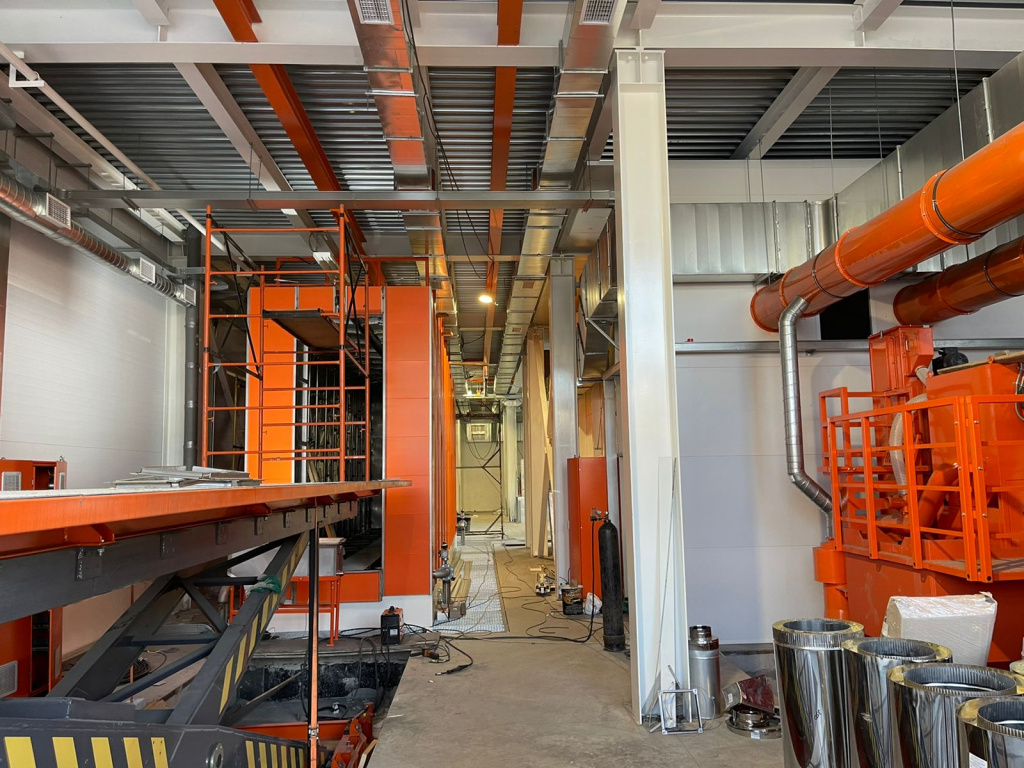

Покрасочная линия SPK, г. Н. Новгород

Состав комплекса

SPK - комплекс состоит из нескольких камер:

• SPK-камера мелкоабразивной обработки (дробеструйной камеры). Внутренние размеры камеры 12х4х5,4 метров. Камера является тупиковым модулем, имеющим один рабочий пост. Оснащена системой вентиляции мощностью 17000 м3/ч;

• SPK - камера для автоматизированного обезжиривания и фосфатирования. Внутренние размеры камеры 10х2х5 метров. Камера снабжена работающими в автоматическом режиме сдвижными воротами. Камера является тупиковым модулем, выполненным из нержавеющей стали, с ПИР - утеплителем стен, в котором изделия подвергаются обработке химическими веществами путём полива жидкими реагентами через систему из 196 форсунок. В системе форсунок происходит автоматическое дозирование используемых химических веществ с постоянным контролем уровня кислотности. Также в состав оборудования входит установка для деминерализованной воды, маслоотделитель, 3 - ступенчатая сточная система. В камере установлена вытяжка мощностью 1600 м3/час. Оборудование камеры имеет антикоррозионное покрытие. Нагрев растворов проводится с помощью газа. Получаемая тепловая мощность - 200 кВт;

• SPK - камеру обсыхания изделий после мойки. Размеры камеры 10х2х5 м. Внутренние размеры камеры 10х1,5х4,9 м. Камера снабжена работающими в автоматическом режиме сдвижными воротами, системой воздухообмена мощностью 18000 м3/час. Сушка проводится с помощью обработки теплом температурой до 140 °С. Нагрев воздуха производится с помощью газа. Получаемая тепловая мощность - 290 кВт;

• SPK - камера окрашивания и сушки. Размеры камеры - 12х3,6х5,1 метров. Камера устанавливается на высоте второго этажа, снабжена фальшполами, вентиляционной системой приточно - вытяжной с двигателями мощностью 18,5 кВт, обеспечивающими производительность вентиляционной системы до 35000 м3/час. В качестве энергоносителя используется газ. В камере установлен пластинчатый рекуператор, имеющие утепленный корпус. Оборудование камеры защищено от создания взрывоопасных ситуаций;

• SPK - печь для запекания (полимеризации) краски. Размер камеры 10х3х5 метров. Камера является тупиковым модулем, в котором порошковое покрытие на изделиях затвердевает (запекается) при направленном снизу вверх в рабочей зоне потоке горячего воздуха температурой 220 °С. Камера снабжена работающими в автоматическом режиме двустворчатыми раздвижными воротами, системой воздухообмена мощностью 24000 м3/час. Нагрев воздуха производится с помощью газа. Получаемая тепловая мощность - 440 кВт. Система воздухообмена также предназначена для удаления из рабочей зоны паров, выделяющихся при полимеризации;

• SPK - камера сушки цинк - ламельного покрытия. Размер камеры 10х2х5 метров. Камера является тупиковым модулем, оснащена системой воздухообмена мощностью 32000 м3/час. Сушка проводится с помощью обработки теплом температурой до 300 °С.Нагрев воздуха производится с помощью газа. Получаемая тепловая мощность - 440 кВт;

• Компрессорной установки;

• Конвейера с верхней транспортировочной системой для перемещения изделий между камерами.

Каждая камера снабжена пультом управления (на базе логических контроллеров), имеющим сенсорную панель для удобства работы оператора. Совокупность пультов управления образует АСУ ТП, с помощью которой осуществляется мониторинг работы комплекса, оперативное управление комплексом, формирование базы данных параметров работы комплекса.

Видео реализованного проекта

ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBB-12.4.5,4

Предназначена для абразивоструйной (дробеструйной) очистки металлических изделий в промышленных условиях. Камера относится к тупиковому типу (загрузка и выгрузка изделий через одни ворота), что обеспечивает компактное размещение в производственном цехе. Установка размещается внутри цеха.

Камера имеет климатическое исполнение УХЛ4 по ГОСТ 15150-69 (работа в закрытых помещениях с регулируемым климатом при температуре от +1 °C до +40 °C и относительной влажности до 80 %).

Освещение рабочей зоны обеспечивается 15 светодиодными светильниками, что гарантирует освещённость более 500 лк на высоте 1 м от пола (соответствует требованиям СП 52.13330.2016 «Естественное и искусственное освещение» для производственных помещений с постоянным пребыванием персонала).

Вентиляция организована с диагональным направлением воздушного потока по длине камеры — обеспечивает эффективное удаление пыли и абразивных частиц от рабочей зоны.

В комплект поставки входят:

• Вентиляционно-фильтрационная установка модели SPK-VFU-170.05 (производительность около 17 000 м³/ч);
• Система рекупирации дроби модели SPK-SRS-20.2.07 (обеспечивает очистку и повторное использование абразива).

Камера рассчитана на работу с фракцией дроби от 0,2 до 2,0 мм. Количество дробеструйных постов — 1 шт. (один оператор). Объём резервуара напорного аппарата — 200 л (обеспечивает длительную непрерывную работу без дозаправки).



ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-12.3,6.5,1

Окрасочно-сушильная камера выполнена в тупиковом исполнении и предназначена для размещения внутри производственного цеха. Она обеспечивает нанесение лакокрасочных покрытий и последующую сушку крупногабаритных изделий.

Внутренние размеры кабины составляют 12 000 × 3 600 × 5 100 мм. Конструкция кабины основана на металлическом силовом каркасе, обшитом сэндвич-панелями толщиной 80 мм и 50 мм с заполнением минеральной ватой на основе базальтового волокна.

Система вентиляции реализована как принудительная приточно-вытяжная с забором воздуха из окружающей среды цеха и выбросом отработанного воздуха обратно в окружающую среду. Вентиляционные агрегаты размещены на полу вдоль одной из боковых стен кабины непосредственно в помещении цеха. Приточный воздух подаётся сверху вниз, а вытяжка осуществляется через напольные решётки. Общая производительность вентиляции достигает 35 000 м³/ч, что обеспечивает кратность воздухообмена до 182 крат в час.

Освещение кабины выполнено с применением светодиодных светильников во взрывозащищённом исполнении, установленных на потолке и в угловых зонах.



КАМЕРА СУШКИ SPK-CB-10.2.5

Сушильная камера выполнена в тупиковом необитаемом исполнении и предназначена для размещения внутри производственного цеха. Внутренние габариты рабочей зоны составляют 9400 мм в длину, 1500 мм в ширину и 4900 мм в высоту.

Конструкция кабины представляет собой металлический силовой каркас, обшитый сборными сэндвич-панелями толщиной 150 мм.

Система вентиляции реализована как принудительная рециркуляционная с частичным обновлением воздуха (до 10 % свежего воздуха в рабочем режиме), отработанный воздух выбрасывается в окружающую среду цеха. Вентиляционный агрегат модели SPK-VU-18 установлен сбоку камеры. Приточный воздух подаётся сверху вниз, а вытяжка осуществляется вбок через вытяжные решётки на боковой стене. Общая производительность вентиляционной системы достигает 18 000 м³/ч, что соответствует максимальной кратности воздухообмена до 260 крат в час.

Камера предназначена для автоматической сушки изделий без присутствия обслуживающего персонала внутри рабочей зоны. Конструкция и организация воздушных потоков обеспечивают равномерный обдув продукции и поддержание требуемых параметров воздушной среды в процессе сушки.

ПЕЧЬ ПОЛИМЕРИЗАЦИИ SPK-CO-10.3.5

Камера представляет собой тупиковую необитаемую конструкцию, предназначенную для размещения внутри производственного цеха. Внутренние габариты рабочей зоны составляют 9900 × 2100 × 4900 мм.

Конструкция кабины выполнена на основе металлического несущего каркаса, обшитого сборными сэндвич-панелями толщиной 200 мм.

Система вентиляции реализована как принудительная рециркуляционная с частичным обновлением воздуха (до 10 % свежего приточного воздуха), отработанный воздух выбрасывается в окружающую среду. Вентиляционный агрегат размещён сбоку от камеры на уровне пола цеха. Приточный воздух подаётся сверху вниз, а вытяжка осуществляется вбок через вытяжные решётки на боковой стене.

Общая производительность системы вентиляции достигает 24 000 м³/ч, что соответствует максимальной кратности воздухообмена до 235 крат в час относительно внутреннего объёма камеры. Используется вентиляционный агрегат модели SPK-VU-24 в количестве 1 штука.

КАМЕРА ОБЕЗЖИРИВАНИЯ И ФОСФАТИРОВАНИЯ SPK-DPB-10.2.5

Камера представляет собой проходную необитаемую установку, предназначенную для размещения внутри производственного цеха. Внутренние габариты рабочего пространства составляют 11 000 × 2 200 × 3 200 мм.

Конструкция выполнена на основе металлического несущего каркаса, обшитого сэндвич-панелями толщиной 50 мм. Внутренняя поверхность рабочей зоны облицована листовой нержавеющей сталью, обеспечивающей стойкость к воздействию водных растворов фосфатирующих составов.

Вентиляция реализована как принудительная рециркуляционная система. Приточный воздух подаётся сверху вниз, а вытяжка осуществляется вбок через каплеулавливатель, предотвращающий вынос капельной влаги за пределы камеры.

Вентиляционный агрегат модели SPK-VU-1 установлен на кровле камеры. Общая производительность системы составляет 1 600 м³/ч, что соответствует максимальной кратности воздухообмена до 15 крат в час. Скорость вращения вентилятора регулируется частотным преобразователем, подключённым к электродвигателю.

Управление всей камерой осуществляется через программируемый реле-контроллер. Оператор взаимодействует с системой посредством сенсорной панели управления.

Количество вентиляционных агрегатов — 1 шт.
