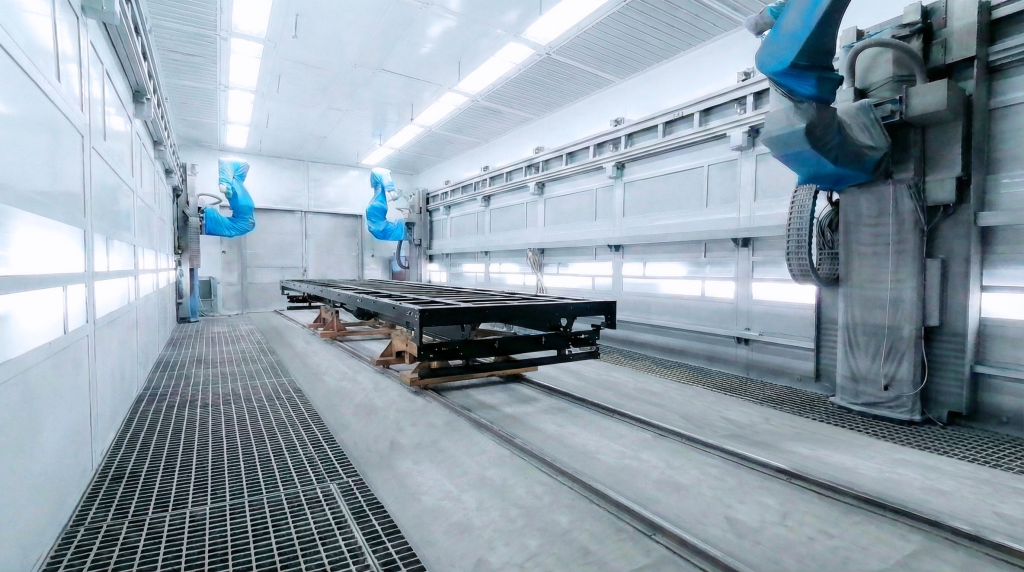

Роботизированная линия окраски спецтехники SPK

Роботизированный комплекс SPK предназначен для автоматизации окраски крупногабаритной спецтехники, рамных конструкций и изделий длиной до 16 метров. Решение объединяет роботизированное нанесение ЛКМ, системы позиционирования и безопасности, оборудование для работы с 2К-материалами и централизованное управление технологическим процессом.

Состав линии

• Окрасочная камера с приточно-вытяжной системой вентиляции.
• Роботизированная окрасочная ячейка со взрывозащищенными роботами, установленными на двухосевой линейной системе перемещения. Комплекс рассчитан на комбинированный метод распыления краски.
• Система идентификации и позиционирования изделия, обеспечивающая определение положения объекта в рабочем пространстве окрасочной камеры.
• Система безопасности роботизированной ячейки.
• Комплекс оборудования для подачи 2К ЛКМ.
• Централизованная система управления SPK-PaintManager.

Производительность

После внедрения роботизированного комплекса окраска 16-метровой рамы полуприцепа в один слой занимает 40 минут.

Описание проекта

Проект реализован на базе 8-осевых окрасочных роботов, предназначенных для обработки крупногабаритной спецтехники и сложных рамных конструкций.

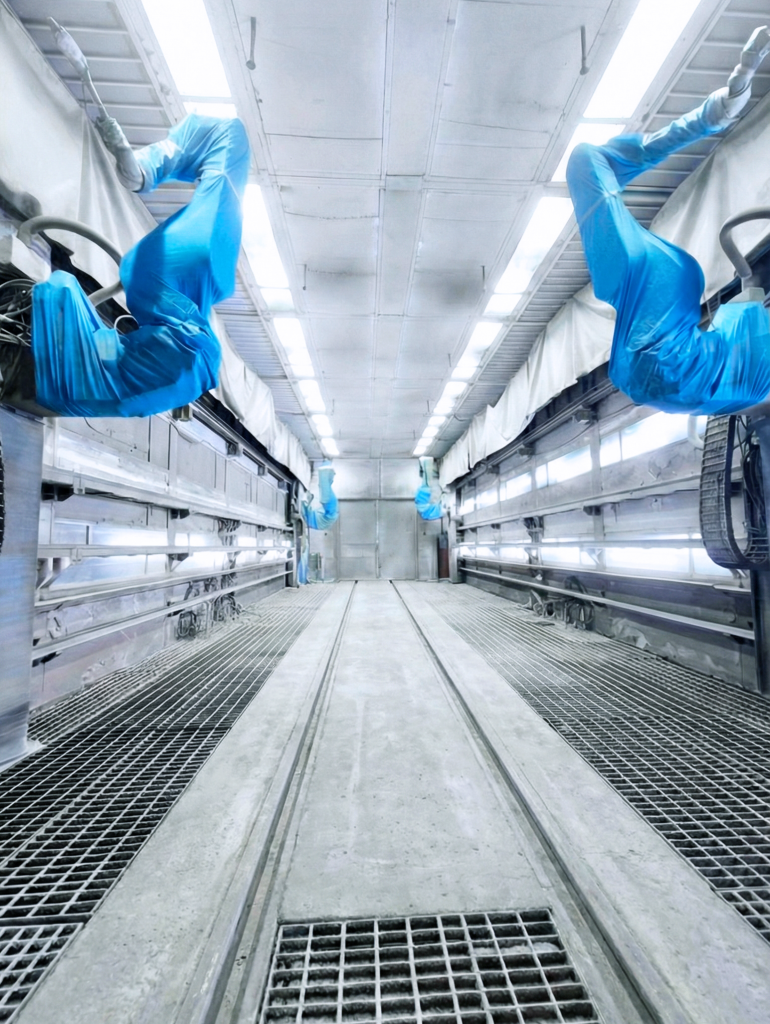

Одной из ключевых особенностей комплекса стала настенная система перемещения роботов. Направляющие интегрированы непосредственно в каркас окрасочной камеры, благодаря чему увеличивается рабочая зона роботов, а пространство внутри камеры остается свободным для персонала.

Такое решение позволяет эффективно сочетать автоматизированное нанесение покрытия с ручной доводкой отдельных участков. Технологические возможности комплекса обеспечивают требуемое качество окраски — от II класса для видимых поверхностей до IV класса для скрытых узлов.

Результаты модернизации

Внедрение роботизированной линии позволило оптимизировать технологический процесс окраски и снизить расход лакокрасочных материалов.

Расход ЛКМ снизился на 50% по сравнению с ручным способом окраски. Одновременно повысилось качество лакокрасочного покрытия, сократилось количество доработок и улучшились условия труда персонала.

Автоматизация также позволила уменьшить количество работников, непосредственно задействованных в производственном процессе, и повысить эффективность участка окраски.
